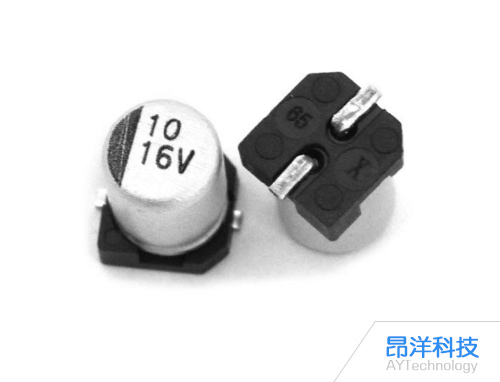

贴片电解电容在低频滤波场景下的容量选择需遵循以下核心原则，结合具体应用场景可进一步优化：

一、核心选择原则

1、基础容量公式

低频滤波电容容量通常按公式 C ≥ 2.5T/R 计算，其中：

T 为低频信号周期(如50Hz工频电路中，T=1/50=0.02秒);

R 为负载电阻(单位：欧姆)。

实际应用建议：为提升滤波效果，容量取值通常 ≥5T/R。例如，在50Hz电路中，若负载电阻为100Ω，则电容容量需 ≥5×0.02/100=1000μF。

2、大电容滤低频，小电容滤高频

大容量电解电容(如10μF~220μF)用于滤除低频纹波(如整流后的100Hz脉动电压)，其充放电时间常数(τ=RC)较大，可平滑低频波动。

小容量陶瓷电容(如0.1μF)用于滤除高频噪声(如开关电源中的尖峰干扰)，其自谐振频率高，等效阻抗低。

推荐组合：在电源输入端并联 大容量电解电容（如220μF） 与 0.1μF陶瓷电容，覆盖低频至高频的滤波需求。

3、耐压值选择

电容耐压值需 ≥电路最大电压的1.5~2倍。例如，在AC9V整流电路中，峰值电压为12.6V，应选择耐压16V的电容。

高频场景：需额外考虑电容的额定纹波电流值，避免因电流过大导致电容发热损坏。

二、应用场景优化

1、50Hz工频电路

普通电解电容(如10μF~220μF)可满足需求，脉动电压频率为100Hz，充放电时间为毫秒级。

示例：在电源适配器输入端使用220μF/16V电解电容，可有效降低整流后的纹波电压。

2、低频大电流滤波

需选用 大容量、低ESR（等效串联电阻） 的贴片铝电解电容，如330μF~1500μF，以满足电流稳压需求。

示例：在显卡供电电路中，使用1000μF/25V贴片铝电解电容，可稳定输出电压，减少低频波动。

3、高频与低频混合场景

在开关电源中，需采用 高频低阻抗贴片铝电解电容(如四端子结构)，其工作频率可达kHz~MHz级，同时具备低等效阻抗特性。

示例：在反激式开关电源输出端，并联47μF高频铝电解电容与0.1μF陶瓷电容，可同时滤除低频纹波和高频尖峰噪声。

三、关键注意事项

1、避免反谐振

并联不同容值的电容时，需确保其自谐振频率覆盖目标频段，避免因容值差异不足导致反谐振现象。

推荐容值差异：大电容与小电容的容值需相差 两个数量级以上(如4.7μF+0.1μF)。

2、布局优化

小容量电容(如0.1μF)需紧贴芯片引脚，以缩短去耦半径(通常≤1cm);大电容可稍远布置，但需保持低阻抗回路。

示例：在CPU供电电路中，0.1μF陶瓷电容紧贴电源引脚，220μF电解电容布置在PCB边缘，通过低阻抗路径连接。

3、温度与寿命

贴片钽电容虽寿命长、耐高温，但容量较小且耐压能力弱，适用于小容量低频滤波;贴片铝电解电容容量大，但温度稳定性较差，需根据环境温度选择合适型号。
